Materialermittlung Accoya Terrasse
Hilfe zur Materialbedarfsberechnung für Accoya-Terrasse, Profil 25 x 142, Klammerverlegung
Die Materialermittlung können Sie lesen und auch als PDF Dokument HIER kostenfrei herunterladen.
Deckbelag
Ca. 7 lfm/ m² Accoya Terrassenholz mit Seitennut, Länge nach Erfordernis, zzgl. Längen-/ Breitenverschnitt.
Unterkonstruktion (UK) VerlegelageUnterkonstruktion (UK) Verlegelage
2,5 lfm Ecofix Aluminium Unterkonstruktion (max. Abstand Mitte- Mitte UK= 40 cm), Profilhöhe nach Erfordernis. Diese können endlos (verschnittfrei) verlegt und mittels Kopplungsprofilen verlängert werden. Diese Verbindung wird mit 4 Stück Terrassengleiterschraube BS 4,2x24 Edelstahl fixiert. Der Stoß sollte dann unterbaut (abgestützt) werden.
Aussteifung der Unterkonstruktion: 3 Varianten
Var. 1, Aufbauhöhe min. 82 mm, Unterkonstruktion Konterlage
2 (oder mehr- je nach Terrassengröße) Ecofix Unterkonstruktionen x Dielen-/ Terrassenlänge (in Verlegerichtung).

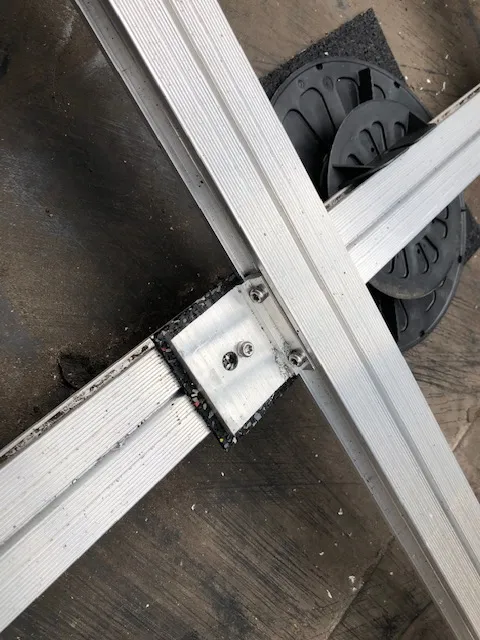

Je Kreuzungspunkt von Konterlage und Verlegelage: 1 Stück Bodenanker, 3 Stück Terrassengleiterschraube BS 4,2x24 Edelstahl , 1 Stück Gummigranulatpad 3 mm, 1 Stück Unterlegscheibe 4 x 12 Edelstahl, 1 Stück Spiralbohrer 3,0 mm.
Var. 2, für geringe Aufbauhöhen ab 50 mm, Aussteifung der Unterkonstruktion in einer Ebene
2 (oder mehr- je nach Terrassengröße) Ecofix Unterkonstruktionen x Dielen-/ Terrassenlänge (in Verlegerichtung).

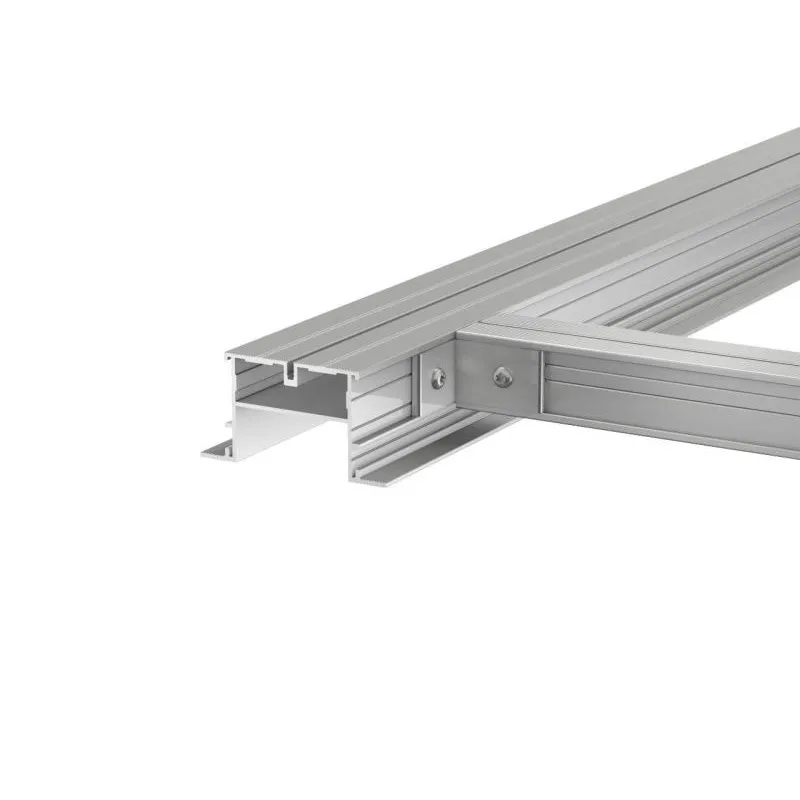

Je Querstrebe 2 Stück Ecofix Verbindungswinkel (passend zur Profilgröße), 4 Stück Terrassengleiterschraube BS 4,2x24 Edelstahl, 1 Stück Spiralbohrer 3,0 mm.
Var. 3, andübeln der Unterkonstruktion auf dem Untergrund/ Platten/ Streifenfundament
Je Befestigungspunkt 1 Stück Bodenanker (am besten noch ein Gummigranulatpad 8 mm unterlegen), 1 Stück 8 mm Schlagdübel (Länge nach Erfordernis), 2 Stück Terrassengleiterschraube BS 4,2x24 Edelstahl, 1 Stück Spiralbohrer 3,0 mm.
Unterbau und Höhenausgleich
Eine Unterkonstruktion muss unterbaut und exakt nivelliert werden um Feder- oder Wippbewegungen zu vermeiden. Außerdem muss ein ungehinderter Wasserabfluss gewährleistet werden.

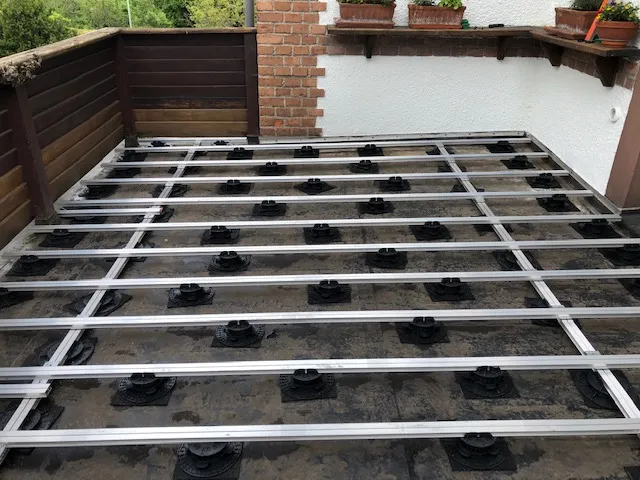

Je m² sollten 4 Auflagerpunkte geschaffen werden. Dafür stehen folgende Materialien zur Verfügung:
Unterleghöhen bis 20 mm
Unterleghöhen ab 19 mm
Stelzlager und Justierkeile nach Wahl unter https://re-elko.com/50-terrassen-hoehenausgleich.
Zum Schutz von Abdichtungen empfehlen wir zwischen Auflager und Dichtbahn ein Gummigranulatpad und zwischen Stelzlager und Dichtbahn ein Terrassenlager Gummigranulatpad zu legen.
Befestigung der Dielen auf der Unterkonstruktion
Für die erste und letzte Diele: Re-elko Start-/Endstück TSK , die Anzahl muss individuell ermittelt werden- je Unterkonstruktion (Befestigungspunkt in der Verlegelage) benötigen Sie 1 Stück Startclip für die erste und 1 Stück für die letzte Diele.
Mit dem Star-/Endstück haben Sie die Möglichkeit auch die erste und letzte Diele unsichtbar zu befestigen. Das setzt aber voraus, dass die Unterkonstruktion min. 12 mm über die Terrassenfläche übersteht. Das erfordert min. 2,5 cm Randfuge. Auch die Montage von Blenden sowie die Revisionierbarkeit ist deutlich erschwert. Wir empfehlen daher die sichtbare Verschraubung von oben. Dafür benötigen Sie zusätzlich je Start-/Endstück 1 Stück Bohrschraube 4,8 x 47.
Für alle weiteren Dielen verwenden Sie die Re-elko Terrassenklammer TSK mit der Bohrschraube 4,8 x 37 bzw. 5,0x38. Überschlägig benötigen Sie 2,5 Stück je lfm Diele. Letztlich müssen Sie aber den Bedarf individuell wie folgt berechnen:
Anzahl der Dielen, 1= Anzahl der Fugen x Anzahl Unterkonstruktion (Befestigungspunkt)= Anzahl der Universalclips+ Schrauben.
Beispiel
Terrassenfläche Länge (Verlegerichtung) 4,00 m x Breite 2,00 m
Deckbelag
Teilen Sie die Breite in mm + 1 Dielenfuge (2000 + 6) durch die Dielenbreite inklusive Fuge in mm (142+ 6= 148) = Anzahl der Reihen, also:
2006 : 148= 13,554 = 14 Dielen á 4,20 m
Unterkonstruktion
Teilen Sie die Länge der Terrasse in mm (4000) durch den maximal erlaubten Achsabstand (400) und Sie erhalten die Anzahl der Abstände, +1 = Anzahl der Unterkonstruktionen.
4000 :400= 10+ 1= 11 Unterkonstruktionen á 2,00 m = 6 Aluminium Unterkonstruktionen à 4,00 m
Aussteifung/ Konterlage
2 Stück x Terrassenlänge= 2 Aluminium Unterkonstruktionen à 4,00 m
Weiteres Zubehör bei Konterlage (Var. 1):
11 Tragprofile x Konterprofile= 22 Kreuzungspunkte= 22 Bodenanker, 22 Gummigranulatpads, 66 Bohrschrauben 4,2 x 24, 1 St. 3,0 mm Spiralbohrer
oder
weiteres Zubehör bei Aussteifung in einer Ebene (Var. 2):
10 Abstände x 2 Querstreben= 20 Querstreben= 40 Stück Winkel, 80 Stück Bohrschrauben 4,2 x 24, 1 St. 3,0 mm Spiralbohrer
Unterbau/ Höhenausgleich
Länge der Terrasse x Breite= 4,00 m x 2,00 m= 8,00 m² x 4 Auflagepunkte= 32 Stück Unterfütterung nach Erfordernis
Befestigung Deckbelag
Anfang/ Ende: 11 Unterkonstruktionen x 2 Clips (für erstes und letztes Brett)= 22 Stück Startclip, 22 Stück Bohrschraube 4,8 x 47
Fläche: 14 Dielen -1= Anzahl der Fugen= 13 x 11 Befestigungspunkte= 143 Universalclip, 143 Bohrschraube 4,8 x 37, 1 St. 3,0 mm Spiralbohrer
Es kann immer mal etwas passieren womit man nicht gerechnet hat- bestellen Sie beim Deckbelag wenigstens 1 Stück und beim Zubehör immer ein paar Stück extra!
